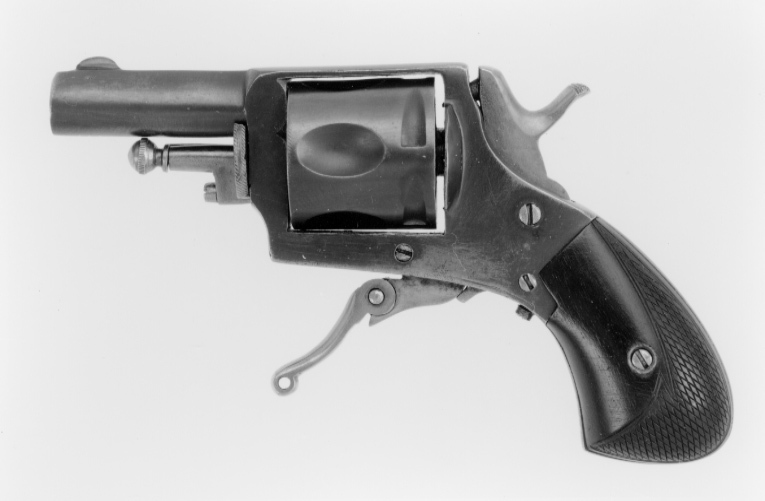

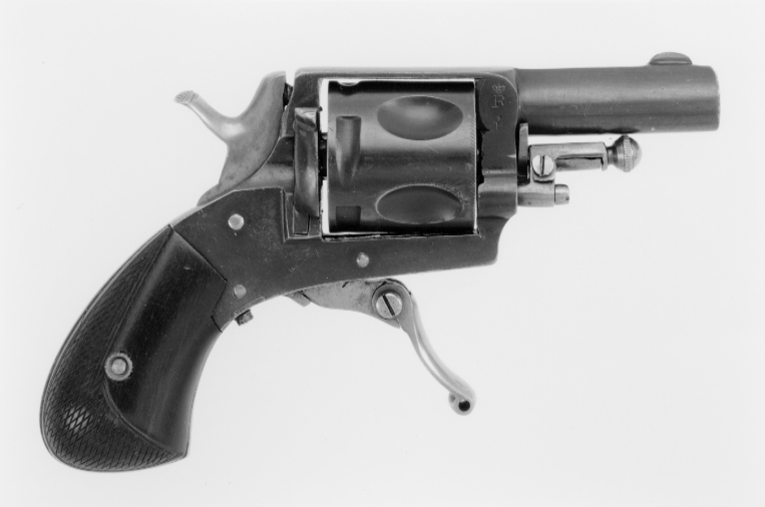

Revolver, 5 skott för patron med centralantändning, dubbelrörelse, Liège ca 1900 (jfr nr 4785)
Av svärtat stål. Rund, räfflad pipa av stål med plan ribba på ovansidan, 10 svagt vridna räfflor. Riktmedel: Svärtat stolpkorn. Trumma, l: 26,6 mm, d: 27,3 mm, på sidan mellan loppen fem ovala skålningar, därbakom fem stopphak. På bakänden stämplar: krönt oval med ELG och stjärna, krönt C, H och stjärna samt 7. Trumman uppträdd på stålaxel, instucken framifrån i ramen, i framänden platta med räfflad knat, överkanten avtagen efter pipan. Hel ram med siktskåra på ovansidan, på h. sida framtill stämplar: krönt R samt H och stjärna. På h. sida framtill en blank axel för utfällbar, blank ejektorstock, l: 63,9 mm, kulformigt huvud med räfflad ring, stocken normalt instucken i trumaxeln. Baktill på ramens h. sida en laddlucka med räfflat grepp. Centralt placerad, blank hane med nätskuret tumgrepp. Böjd, blank, framfällbar avtryckare med scharner och ringformig ände. Ramen baktill övergående i kolvram, mjuk övergång rygg-kolvände, på v sida stämplat 7 och II, på höger: 00 och X. Kolvplattor av ebenholts, bakre delen nätskuren, skruvbrickor av mässing. På insidan skrivet med blyerts: 7.
| Museum |
Livrustkammaren
|
|---|---|
| Föremålsbenämning | |
| Kategori | |
| Material | |
| Storlek |
|
| Teknik | |
| Antal |
1
|
| Datering |
1900 cirka |
| Tillverkningsplats | |
| Tillverkare |
H M Konungens handsekreterare (Förmedlare)
|
| Tidigare ägare | |
| Inskription |
|
| Föremålsnummer |
4791_LRK
|
| Andra nummer |
Nr 1867: 51:525
|
| Litteratur |
Firearms of the Royal Armouries II, Drejholt, 2007, katalog: GV: 130 (Drejholt, Nils)
|
